Требования к самодельным инкубаторам

Прежде чем собирать инкубатор, надо знать технические условия, которые он должен обеспечивать.

рекомендуемые статьи:

• Какая сетка нужна для клеток кроликов?
• Зачем лошадям нужны подковы и как правильно подковать?

• При инкубации куриных яиц количество непрерывных дней его работы составляет 21 день.
• Яйца в инкубаторе раскладываются на расстоянии минимум 10 мм друг от друга
• Температура в инкубаторе изменяется в зависимости от стадии развития эмбриона в яйце.
• При автоматическом режиме переворот яиц осуществляется один раз в каждый час.
• Поддерживается оптимальная влажность и вентиляция. Скорость воздуха 5 м/с.

Что делать, если скорлупа яйца треснула?

Перед закладкой материала нужно тщательно осматривать его на предмет наличия трещин, царапин, загрязнения и прочих дефектов, которые могут повредить зародышам. Бывают также случаи, когда при осмотре обнаруживается яйцо, которое треснуло.

Если это произошло на ранних стадиях инкубации, то его желательно сразу же удалить. Это связано с тем, что в нём зародыш, скорее всего, погибнет. На треснувшие яйца оказывает негативное воздействие окружающая среда.

Не советуем заклеивать повреждённую скорлупу различными материалами (скотч и т.п.). К подобным мерам целесообразно переходить на поздних стадиях инкубации (и то на свой страх и риск), когда цыплёнок уже вполне сформировался.

Готовые комплекты

Для облегчения работы и повышения надежности будущей конструкции имеет смысл приобрести готовый комплект автоматики в самодельный инкубатор. Например, такой, как на рисунке ниже.

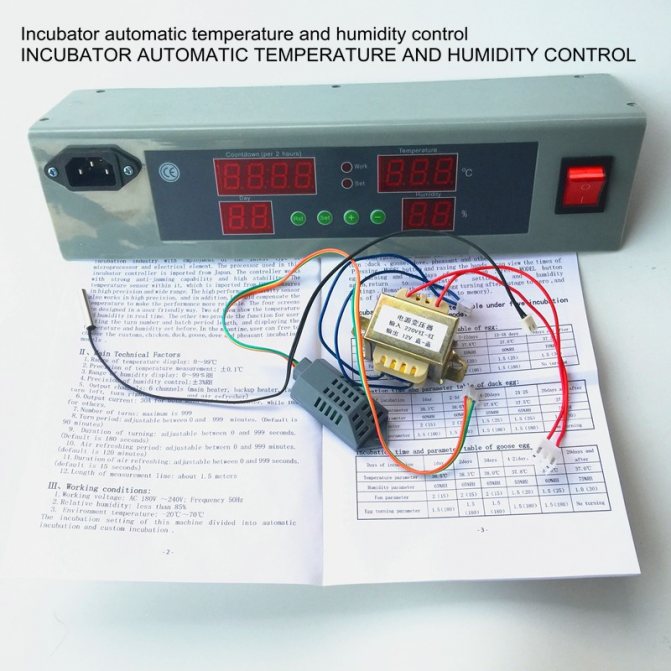

Терморегулятор с дисплеем + датчики температуры и влажности

Он включает в себя:

• Терморегулятор, обеспечивающий автоматический визуальный контроль за температурой и влажностью.
• Датчики, сканирующие состояние температуры и влажности внутри инкубатора.
• Трансформатор 220/12 V.
• Универсальный лоток с автоматическим поворотом. В него можно укладывать либо перепелиные, либо куриные яйца.

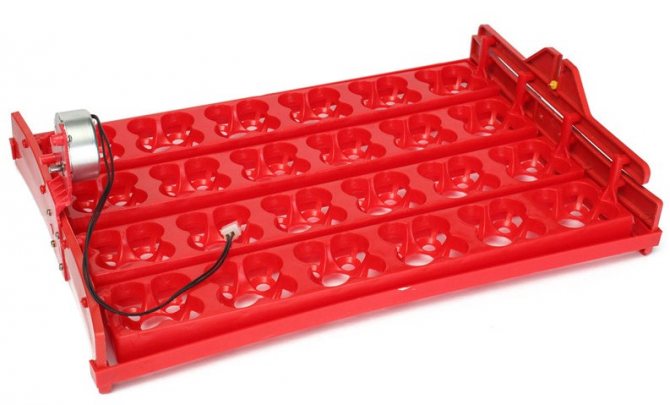

Универсальный лоток
Цена этого комплекта 5 000 рублей. Но зато можно быть уверенным, что процесс инкубации проходит правильно. Температура и влажность соответствует заданным параметрам, а поворот яиц происходит вовремя.

Если вас интересует только автоматический поворот яиц, то можно приобрести более простой комплект.

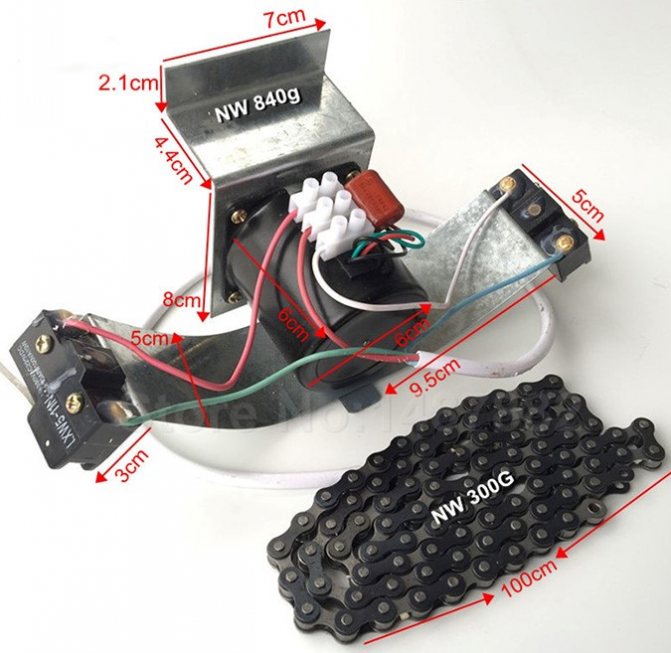

Устройство поворота лотков с помощью реверсивного двигателя

На этой фотографии показаны габаритные размеры устройства. Они подскажут вам как разместить его в будущем инкубаторе.

Этот комплект состоит из следующего:

• Реверсивного двигателя — 14 W, 2,5 об/мин;
• Звездочки — 1 метр;
• Концевых выключателей — 2 шт;
• Монтажной скобы;
• Соединительных проводов.

Комплект продается уже в собранном и настроенном виде. Его надо просто подключить к управляющему терморегулятору. Цена — 3990 рублей.

Подключение этого устройства в самодельном инкубаторе выглядит так, как показано на схеме.

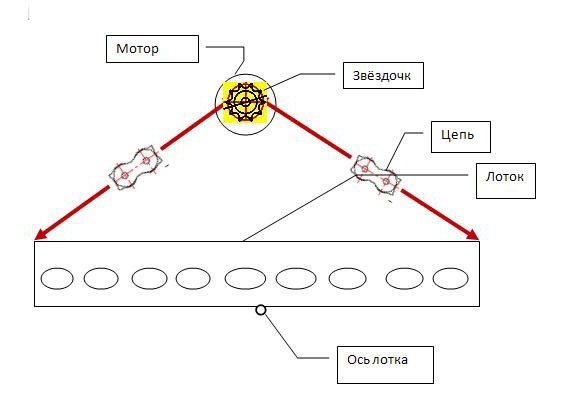

Схема подключения механизма поворота лотка в самодельном инкубаторе

Но моторизованные лотки должны находиться в каком-то корпусе. А он для инкубатора имеет значение. Ведь внутри его осуществляется терморегуляция воздухообмена для инкубации яйца. Поэтому очень важны теплоизоляционные качества материала, из которого будет изготовлен инкубатор.

Прекрасный вариант для корпуса — это старый холодильник. Его корпус тоже имеет свойства термостата, а дверцы удобно и надежно закрываются.

Варианты поворотных механизмов

Инкубаторы бывают автоматические и механические. Первые экономят время и силы, но «бьют» по карману. Вторые являются более дешёвым вариантом. И в дорогих, и в дешёвых моделях механизм поворота может быть только двух типов: рамочный и наклонный. Узнав, как они функционируют, можно соорудить подобное устройство собственными руками.

Рамочный

Принцип работы: специальная рамка толкает яйца, они начинают катиться по поверхности, которая их и останавливает. Таким образом яйца успевают прокрутиться вокруг своей оси. Этот механизм приспособлен только для горизонтальной закладки.

Преимущества:

• экономичность энергопотребления;
• простота в управлении и функциональность;
• небольшие габариты.

Недостатки:

• материал закладывается только в чистом виде, так как любая грязь препятствует поворотам;
• шаг сдвига рамки рассчитан только на определённый диаметр яиц, из-за малейшего несоответствия размеров яйца поворачиваются не полностью;
• если рамка слишком низкая, они бьются друг о друга, повреждая скорлупу.

Наклонный

Принцип работы — качельный, закладка материала в лотки только вертикальная.

Преимущества:

• универсальность: загружается материал любого диаметра, это никак не влияет на угол поворота лотков;
• безопасность: содержимое лотков при поворотах не касается друг друга, поэтому обходится без повреждений.

Недостатки:

• сложность в обслуживании;
• крупные габариты;
• большое потребление электроэнергии;
• высокая цена автоматизированных устройств.

Переоборудование холодильника под инкубатор

Прежде, чем приступать к сборке инкубатора из старого холодильника, надо избавиться в нем от уже ненужных деталей и убрать морозильную камеру.

Для обеспечения правильного воздухообмена нужно наладить систему вентиляции.

Вентиляция и влажность

Для обеспечения вентиляции в корпусе холодильника делают два отверстия диаметром 30 мм. Одно — внизу, другое — вверху. В эти отверстия вставляют трубочки. Полностью или частично закрывая эти отверстия, вы будете регулировать воздухообмен внутри устройства.

Организация воздухообмена в инкубаторе из холодильника

Внизу установите вентилятор на резиновых подушках . Можно воспользоваться вентилятором от ЭВМ. Недалеко поставьте кювету с водой. С помощью испарений этой воды можно будет регулировать влажность в будущем инкубаторе. Закрепите нагревательные элементы. Это могут быть обыкновенные лампы накаливания или тэны.

Воздухообмен в этом случае происходит так.

• Внизу воздух нагревается.
• Увлажняется парами воды из кюветы.
• Вентилятором воздушный поток гонится наверх.
• Часть тепла отдает инкубационным яйцам;
• Часть воздуха остужается и выдувается наружу.
• После остывания часть воздуха опускается вниз, а другая поступает снаружи через нижнее отверстие.

Система обогрева

Простейший вариант обогрева — это лампы накаливания мощностью в 25 W. Берется четыре лампы. Две устанавливаются внизу, две вверху. Или можно воспользоваться более мощными лампами (40 W), но взять их меньшее количество (2 штуки). Альтернативой лампам могут стать ТЭНы.

Лотки и механизм их поворота

Можно купить моторизованный лоток китайского производства. Они тоже качественные, а стоят дешевле, чем импортные. В их комплекты входят:

• рамка, на которую устанавливаются минилотки с ячейками для яиц;
• блок питания;
• тихоходный двигатель, исключающий резкие рывки при начале движения.

Это очень удобные лотки. Их вращение осуществляется встроенным двигателем, который достаточно подключить, к входящему в комплект блоку питания. Полный цикл (90 градусов) поворота лотки проходят за два часа.

Если не захотите воспользоваться этим очень удобным решением, то можете изготовить лотки самостоятельно. Например, из металла, дерева и сетки или любого другого подручного материала. Главное установить их без перекоса в корпусе самодельного инкубатора. Поворотные оси для лотков закрепите латунными втулками или воспользуйтесь специальными подшипниковыми опорами.

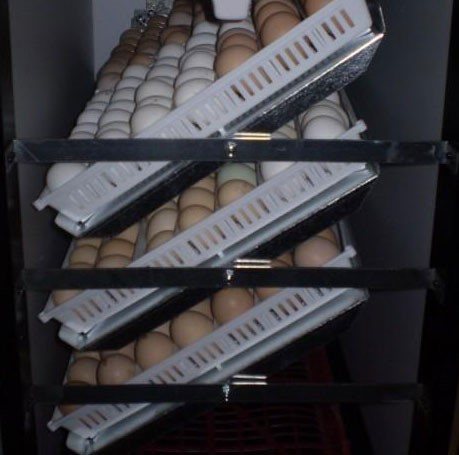

Поворотные лотки в самодельном инкубаторе

В качестве механизма поворота лотков можно использовать цепной привод. Схема его подключения показана на рисунке выше, а как будет выглядеть в установленном виде на фотографии ниже.

Зачем нужно переворачивать яйца?

Все опытные птицеводы заявляют о том, что без переворачивания яиц не получить продуктивного и здорового вывода. Необходимо это по нескольким причинам:

• желток, имея меньший удельный вес, всегда сверху, в каком бы положении ни было яйцо, бластодиск тоже оказывается на верхушке.
• предотвращается присыхание зародыша, впоследствии — эмбриона к подскорлупной оболочке, удается избежать склеивания внутренних органов и получить их нормальное развитие.
• амнион правильно функционирует, поскольку получает достаточно места для сокращений.
• достигается правильное положение эмбриона к концу инкубационного периода.
• уравнивается прогревание во всех частях яйца.

Оптимальной считается частота переворачивания 4–6 раз в сутки. Особенно опасно игнорировать это правило в первой половине инкубации.

Почти все исследователи пришли к выводу и доказали экспериментальным путем, что такая манипуляция повышает выводимость. Например, опыты Эйклешимера показали следующие результаты:

• если яйца не переворачивали, то получали только 15% цыплят;
• 2 переворота ежесуточно — результат составил 45,4%;
• 5 поворотов ежесуточно — 58%.

Лоток для яиц в инкубаторе

При этом не имело значения, начинали менять положение с первых или с третьих суток.

Располагают яйца вертикально или горизонтально. Острый конец не должен быть вверху, а воздушная камера — снизу. Если кладка вертикальная, но во время поворота яйца отклоняют поочередно на 45 градусов от вертикали вправо и влево, что в сумме дает 90 градусов. При горизонтальной кладке угол поворота составляет 180 градусов.

Способ кладки зависит от вида птицы. Так, яйца мелких и средних размеров, принадлежащие перепелам, курам, индюшкам и т. д., размещают только вертикально, а крупные — гусиные, утиные — горизонтально.

Для удобства заводят специальный журнал. Он нужен, в частности, для того, чтобы не ошибиться со стороной поворота. Поле расчерчивают на четыре графы, в которых отмечают:

• время операции;
• влажность воздуха;
• температуру;
• сторона яйца, которая обозначается определенным символом, те же метки ставятся и на яйцах.

Проверка яиц инкубатора

Цены на овоскоп

Процесс изготовления

Первым делом изготавливаем станину для механизма переворота лотков. Станина сваривается из стального уголка либо профильной трубы (что есть в наличии). Размеры станины зависят либо от размеров и количества лотков, либо от размеров вашего инкубатора (многие для этих целей используют неисправный холодильник).

Для переворота лотков нам понадобится всего две оси (для верхнего и нижнего лотка). Все остальные лотки будут вешаться на тяги.

Чтобы не бегать и не искать токаря, для изготовления стаканов под подшипники, к направляющим приварил обрезки стального уголка. Это и будет посадочным местом для подшипников.

К оси, с обеих сторон, были приварены отрезки уголка, которые в свою очередь и будут держать рамку для лотков.

Для изготовления рамок желательно использовать легкий материал, например алюминиевый уголок. Но, для, удешевления конструкции, решил использовать оцинкованный строительный профиль UD, просто загнув одну из сторон. Получился весьма неплохой уголок.

Размеры рамок я выбирал исходя из лотков, взяв за основу пластиковые овощные ящики размером 40х30см. (не хотелось еще отдельно лотки изготавливать). Размер рамки, должен быть на 5 мм больше размера лотка, чтобы лоток, мог беспрепятственно в него поместиться.

Все же лотки пришлось изготовить из оцинкованной сетки толщиной прута 1,6мм, поскольку как оказалось лотки из пластиковых ящиков, при наклоне плохо продувались, в связи, с чем разница показаний датчиков установленных между лотками и над самым верхним лотком составляла 1,2 градуса. После того, как были заменены лотки на сетчатые, разница в температуре составляла 0,2-0,4 градуса.

Наиболее оптимальный вариант, это использовать пластиковые лотки с отверстием под каждое яйцо. В данном случае, не возникнет проблем с установкой и добавлением яиц в лотки.

Устанавливаем рамку на ось и сверлим отверстия для винтов (рамку с осью необходимо надежно закрепить).

Как часто переворачивать?

Период инкубации яиц различных птиц отличается. В таблице представлены оптимальные условия содержания для некоторых из них.

Переворачивание вручную чаще или реже установленной нормы, по мнению многих птицеводов, вредит зародышу. В первом случае он прилипает к стенкам, во втором — переохлаждаются. Действовать нужно очень быстро, чтобы не допустить чрезмерного охлаждения материала.

Переворот прекращают, когда послышится первый писк, и до наклева. Однако некоторые фермеры называют более ранние сроки. Так, при уходе за куриными яйцами они прекращают процедуру уже после двенадцатого дня, поскольку аллантоис, или сосудистая сетка, закрывается. Тогда яйца кладут набок и включают самый высокий уровень вентиляции и увлажнения.

Дезинфекция яиц перед инкубацией

Что делать с трещиной на скорлупе?

Для инкубации отбирают материал только самого высокого качества. Критериями является здоровье и половая зрелость птицы, ее полноценное питание. Возраст самого яйца не должен превышать 3–4 дней, но лучше всего его отбирать не позже 2–3 часов после кладки летом и 1 часа — в осенне-зимний период. Форма должна быть правильной, размер — средний. Слишком мелкие или крупные экземпляры для этой цели не годятся (в последних может быть два зародыша, и питательных веществ на обоих не хватит).

Один из самых важных критериев — отсутствие трещин на скорлупе. Механические повреждения сопровождаются повреждением мембраны. С одной стороны — это распахнутые ворота для бактерий, с другой — путь испарения влаги. Обезвоживание вызывает гибель зародыша. Однако если имеется нарушение целостности внешней твердой оболочки, а мембранная ткань осталась целой, то такой материал может попасть в инкубатор, поскольку без осмотра с использованием овоскопа они выглядят целостными.

Трещина на яйце

Если повреждение обнаружено во время закладки, яйцо удаляют, поскольку с великой долей вероятности зародыш в нем погибнет. По этой причине для транспортировки материала берут контейнеры без острых краев, поскольку в большинстве случаев именно это является причиной, по которой оболочка разламывается.
